Obróbka metali i konstrukcje na wymiar

Zdjęcie i model przestrzenny pomagają zrozumieć kształt. Do oceny wymagań potrzebne są jednak wymiary, gatunek materiału, jego grubość i tolerancje. W dokumentacji rozróżnij wymiar nominalny, wymiar istotny dla montażu oraz powierzchnię mającą znaczenie estetyczne.

Dla części giętej wskaż geometrię po gięciu, a dla złożenia spawanego — sposób połączenia komponentów. Jeżeli przekazujesz rozwinięcie blachy i model gotowej części, oznacz ich wersje, aby oba pliki odnosiły się do tego samego projektu.

Złącze, które po montażu będzie eksponowane, może wymagać innego wykończenia niż połączenie ukryte w obudowie. Na rysunku oznacz oczekiwany wygląd i zakres obróbki po spawaniu. Samo lakierowanie nie usuwa nierówności, odprysków ani ostrych krawędzi.

Wymagania konstrukcyjne i spawalnicze przekaż przed zleceniem. Nie należy traktować szlifowania spoiny jako dowolnej operacji kosmetycznej — jego dopuszczalny zakres musi odpowiadać dokumentacji elementu.

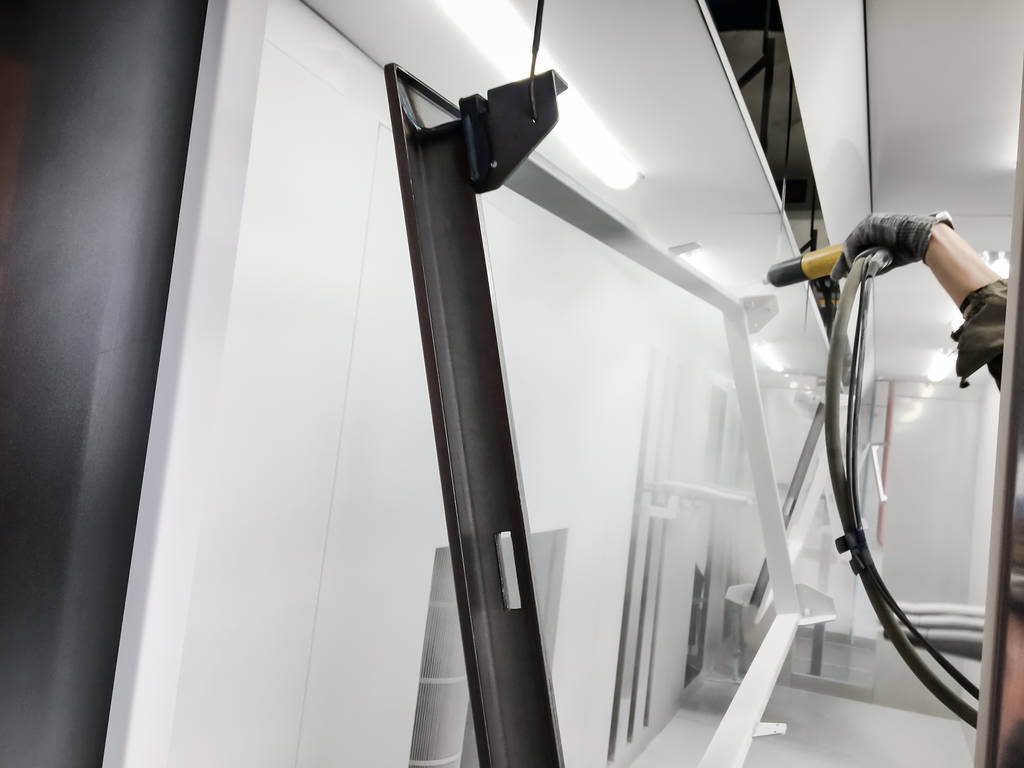

Jeżeli detal ma być lakierowany, ustal, które wymiary i pasowania dotyczą stanu po obróbce, a które gotowego wyrobu. Dodatkowa warstwa na obu współpracujących powierzchniach może zmienić luz montażowy. Takie miejsca wymagają wskazania przed produkcją.

Podobnie należy rozstrzygnąć kolejność wykonania otworów, łączenia i wykończenia powierzchni. Ocena samej pojedynczej operacji bez kontekstu dalszego montażu może prowadzić do niepotrzebnych poprawek.

Możesz zapytać o wybraną obróbkę materiału albo powiązać ją z przygotowaniem i lakierowaniem. Wskaż, które części dostarczasz, jakie operacje wykonano wcześniej i w jakim stanie chcesz odebrać element. Pozwala to uniknąć rozbieżności pomiędzy wyceną a oczekiwanym produktem.

Przy partiach cyklicznych podaj liczbę sztuk w jednej dostawie, częstotliwość zamówień i identyfikację rewizji rysunku. Zmiana pojedynczego otworu lub gięcia również powinna być zgłoszona jako zmiana dokumentacji.
